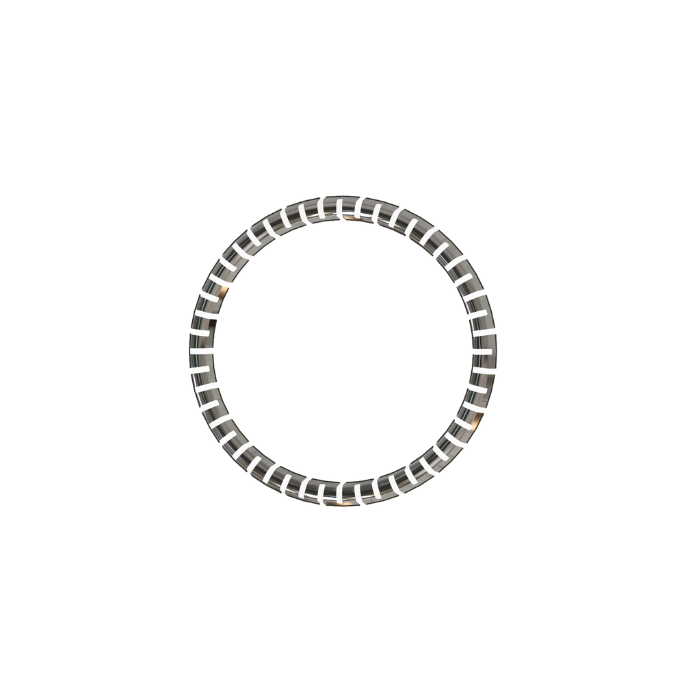

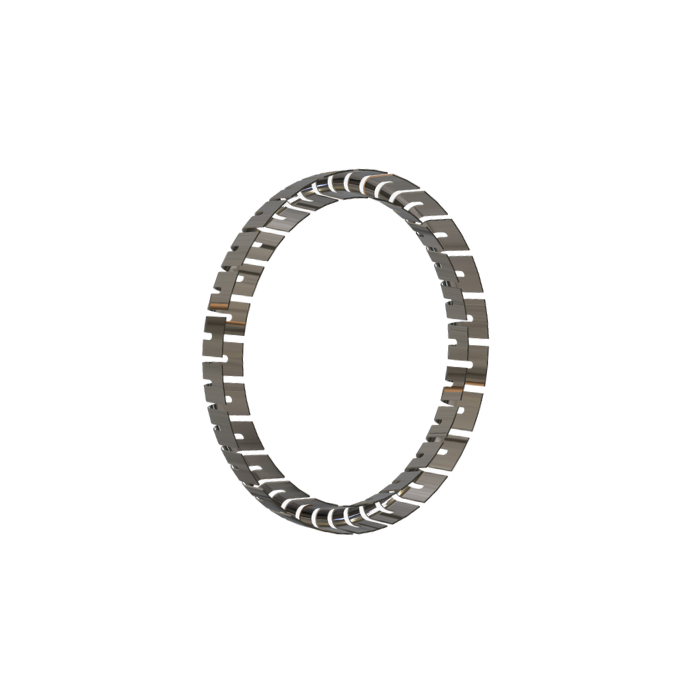

悬臂弹簧

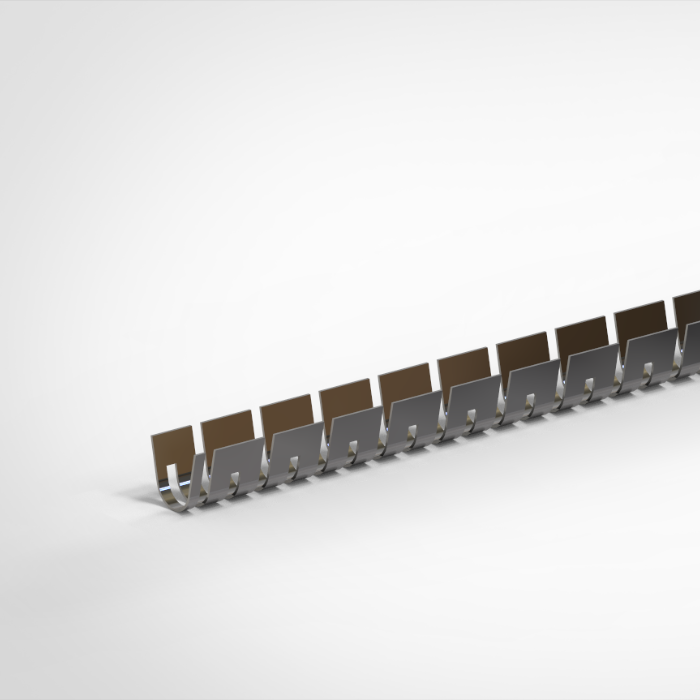

悬臂弹簧(V型弹簧)是一款v型状设计的弹簧，可在大范围的变形之下提供相等的线性弹簧负载量。

悬臂弹簧具有较大的变形范围，最常使用于弹簧密封件上

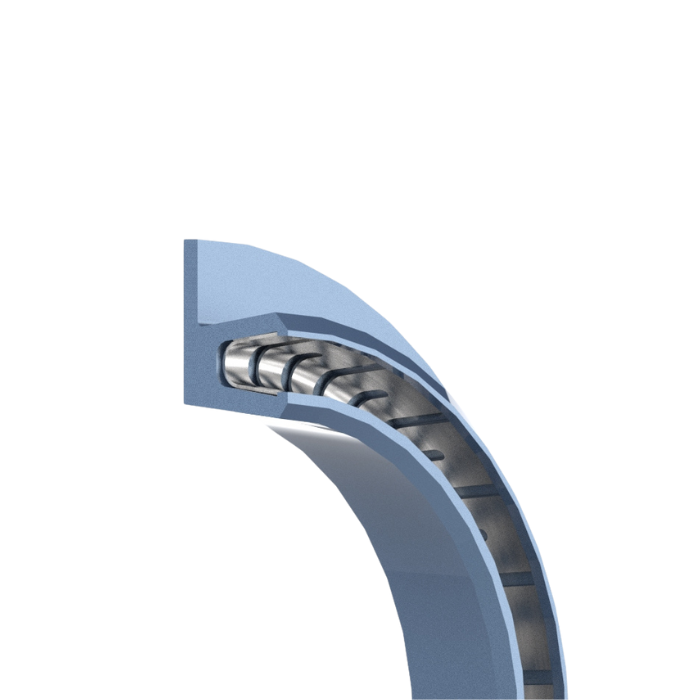

V形的弹簧设计协助油封在密封的过程撑开密封套，助于更紧密的密封
弹簧尺寸、材料和长度可依照需求进行客製

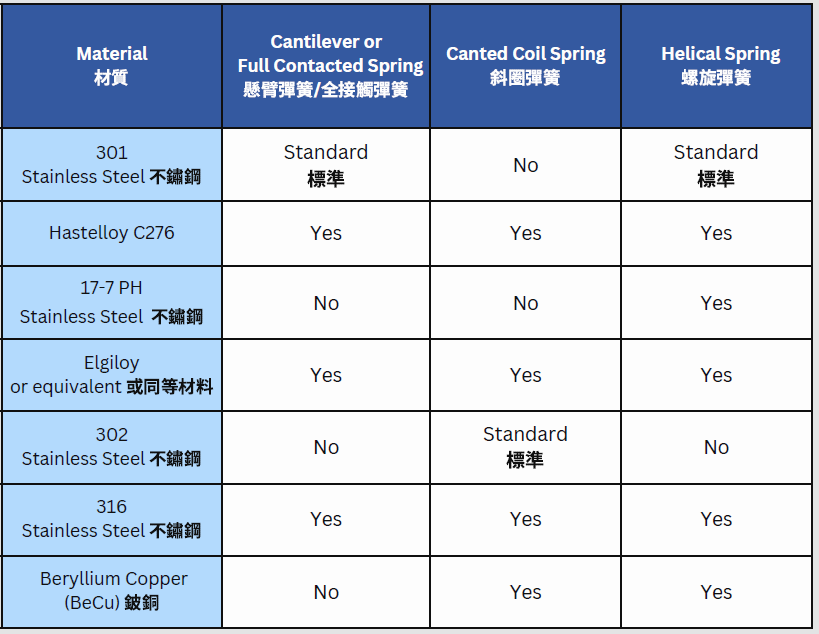

通常採用不鏽钢和其他合金材料: 301不锈钢、Hastelloy C276、Elgiloy或同等材质、316不锈钢

应用范围

悬臂弹簧密封件是在中等压力之静态或低速往復式应用下的绝佳选择
通常广泛使用于液压缸、泵和压缩机...等应用
适用于公差较大和对心不良的密封沟槽

Item No.	毫米(mm)						英吋(Inches)
Item No.	A	B	C	L	J	K	A	B	C	L	J	K
SS-PV000	0.50	1.90	0.50	1.20	1.30	0.08	0.020	0.075	0.020	0.047	0.051	0.003
SS-PV100	0.50	2.40	0.50	2.00	2.00	0.12	0.020	0.094	0.020	0.079	0.079	0.005
SS-PV200	0.50	2.90	1.30	2.80	2.80	0.15	0.020	0.114	0.051	0.110	0.110	0.006
SS-PV300	0.50	3.80	1.60	4.50	4.30	0.20	0.020	0.150	0.063	0.177	0.169	0.008
SS-PV400	0.50	5.00	2.00	6.50	6.00	0.25	0.020	0.197	0.079	0.256	0.236	0.010
SS-PV500	0.90	6.90	2.40	9.00	8.50	0.25	0.035	0.272	0.094	0.354	0.335	0.010
SS-PV600	0.90	7.60	2.40	12.50	11.50	0.50	0.035	0.299	0.094	0.492	0.453	0.020

材質	‧ 301SS-Standard
	‧ 316SS
	‧ Hastelloy C276

Item No.	毫米(mm)						英吋(Inches)
Item No.	A	B	C	L	J	K	A	B	C	L	J	K
SS-PV000	0.50	1.90	0.50	1.20	1.30	0.08	0.020	0.075	0.020	0.047	0.051	0.003
SS-PV100	0.25	2.03	0.76	1.80	2.03	0.12	0.010	0.080	0.030	0.071	0.080	0.005
SS-PV200	0.28	2.54	1.02	2.57	2.67	0.15	0.011	0.100	0.040	0.101	0.105	0.006
SS-PV300	0.51	3.81	1.40	4.39	4.06	0.20	0.020	0.150	0.055	0.173	0.160	0.008
SS-PV400	0.64	5.08	1.91	6.22	5.97	0.25	0.025	0.200	0.075	0.245	0.235	0.010
SS-PV500	0.89	5.08	3.81	8.08	9.14	0.50	0.035	0.200	0.150	0.318	0.360	0.020

材質

‧ Elgiloy
